水厂生产车间及配套电站厂房是保障城市供水安全与稳定的核心基础设施。其工程设计平面图不仅关乎工艺流程的顺畅，更直接影响到运行效率、维护便捷性与长期运营成本。对于工程技术人员、学生或相关从业者而言，获取一份清晰、规范的参考图纸并进行深入理解，具有重要的学习和借鉴价值。本文将围绕某水厂生产车间与电站厂房的平面设计核心要点进行解析。

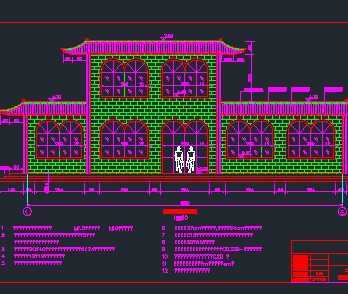

一、 水厂生产车间平面设计核心要素
水厂生产车间通常涵盖混合、絮凝、沉淀、过滤、消毒及清水库等核心工艺单元。其平面设计遵循“流程顺畅、布局紧凑、管理方便、留有余地”的原则。
- 工艺流程主导布局：平面图应严格依据水处理工艺流程的顺序进行布置，实现水流从原水进口到清水出厂的线性或折返式流动，最大限度减少管道迂回和水头损失。各构筑物（如絮凝池、沉淀池、滤池）的相对位置和高程需精确计算与标注。
- 功能分区明确：通常分为预处理区、主处理区、加药间、消毒间、水质化验室、设备维修区及配电控制室等。平面图中需清晰划分这些区域，确保生产区与辅助区既相互联系又互不干扰。加药间、氯库等危险品区域需独立设置，并符合安全防护距离要求。
- 交通与管线综合：需规划出清晰的巡检通道、设备运输通道（考虑最大设备尺寸）和应急通道。各种工艺管道（水管、气管）、电缆桥架、排水沟渠应在平面图中综合布置，避免交叉冲突，并预留必要的安装与检修空间。
- 模块化与扩展性：现代水厂设计常采用模块化理念，平面布局应考虑未来扩建的可能，在场地一侧或端部预留发展用地，并使现有管线系统易于衔接。
二、 电站厂房（通常指水厂内配电站/泵站）平面设计要点
水厂内的电站厂房主要为整个水厂提供动力，可能包括高压配电室、变压器室、低压配电室、中央控制室以及水泵机组（如取水泵房、送水泵房）。其平面设计核心是安全、可靠与操作便利。
- 设备布置与安全间距：平面图需严格按照电气规范布置高压开关柜、变压器、低压配电柜及柴油发电机等设备。必须保证设备间、设备与墙体之间留有足够的操作、巡视和维护通道（通常明确标注尺寸），并设置防火隔断。变压器室应考虑通风散热和泄爆要求。
- 运行流线设计：将中央控制室布置在便于观察主要工艺区域和配电设备的位置，通常与低压配电室相邻或合并。设计清晰的运行人员巡视路线，从控制室到各主要配电点和水泵机组的路径应直接、通畅。
- 水泵机组布置：对于送水泵房等，水泵、电机及进出口管道的排列是关键。常见的布置方式有单排并列或双排对立。平面图上需标注机组中心距、机组与墙距、以及主要起重设备（如行车）的覆盖范围。吸水井或集水坑的位置和尺寸也需明确。
- 电缆敷设与接地：平面图应显示主要电缆沟、电缆夹层的路径与尺寸，以及全厂接地网的连接点。确保动力电缆与控制电缆分层敷设，减少干扰。
三、 关于“免费下载”图纸的理性认识
网络上可能存在部分公开的、用于教学或展示的简化工程图纸。在参考或学习这些“免费”资源时，应注意：
- 版权与合规性：确保下载来源合法，不侵犯原设计单位的知识产权。图纸多用于学习原理和布局思路，而非直接用于实际施工。
- 时效性与针对性：工程设计规范和技术在不断更新，旧图纸可能不符合最新安全、环保或节能标准。且每个水厂的项目条件（地形、水质、规模）独一无二，图纸不具备直接套用的价值。
- 深度与完整性：免费图纸多为示意图或部分截图，缺乏详细的尺寸标注、节点大样、设备清单及结构专业图，无法替代全套施工图。
结论：
一份优秀的水厂生产车间与电站厂房平面设计图，是工艺、电气、结构、暖通等多专业协同工作的结晶。深入研读其布局逻辑，理解各功能区块的关联与分隔，掌握设备布置的安全与操作要求，远比单纯获取图纸文件本身更为重要。对于专业人士，建议通过正规设计资料库、标准图集或实际项目案例进行系统学习；对于学生和爱好者，可将公开的示意图作为入门导引，结合专业教科书和设计规范，构建完整的知识体系。工程设计的精髓在于因地制宜的系统解决方案，而非图纸的简单复制。
